B20系列增強型一體機 視頻綜合平台一體機
産品簡介
視頻綜合平台增強型一體機系列是參考ATCA(Advanced Telecommunications Computing Architecture 高級電信計算架構)标準設計，支持模拟及數字視頻的矩阵切換、視音頻編解碼、集中存儲管理、网絡實时預覽等功能，是一款集图像處理、网絡功能、日志管理、設備維護于一體的電信級綜合處理平台。使用綜合平台一體機不僅可以讓使整个監控系統更加簡洁，也讓安裝調試，維護變得容易，並且具有良好的兼容性以及擴展性，可廣泛應用于各種視頻監控系統項目。
订貨型号
類别 | 型号 | 配置 |
增強型一體機 | DS-B20-04V-09D | 增強型一體機：3槽位機箱+4路VGA輸入+9路DVI輸出+單電源+單主控闆 |
DS-B20-04V-12D | 增強型一體機：3槽位機箱+4路VGA輸入+12路DVI輸出+單電源+單主控闆 | |
DS-B20-08V-16D | 增強型一體機：3槽位機箱+8路VGA輸入+16路DVI輸出+單電源+單主控闆 | |
DS-B20-04V-16D | 增強型一體機：3槽位機箱+4路VGA輸入+16路DVI輸出+單電源+單主控闆 | |
DS-B20-08V-09D | 增強型一體機：3槽位機箱+8路VGA輸入+9路DVI輸出+單電源+單主控闆 | |
DS-B20-08V-12D | 增強型一體機：3槽位機箱+8路VGA輸入+12路DVI輸出+單電源+單主控闆 | |
DS-B20-04D-09D | 增強型一體機：3槽位機箱+4路DVI輸入+9路DVI輸出+單電源+單主控闆 | |
DS-B20-04D-12D | 增強型一體機：3槽位機箱+4路DVI輸入+12路DVI輸出+單電源+單主控闆 | |
DS-B20-04D-16D | 增強型一體機：3槽位機箱+4路DVI輸入+16路DVI輸出+單電源+單主控闆 | |
DS-B20-08D-09D | 增強型一體機：3槽位機箱+8路DVI輸入+9路DVI輸出+單電源+單主控闆 | |
DS-B20-08D-12D | 增強型一體機：3槽位機箱+8路DVI輸入+12路DVI輸出+單電源+單主控闆 | |
增強型一體機 | DS-B20-08D-16D | 增強型一體機：3槽位機箱+8路DVI輸入+16路DVI輸出+單電源+單主控闆 |
DS-B20-0404VD-09D | 增強型一體機：3槽位機箱+4路VGA輸入+4路DVI輸入+9路DVI輸出+單電源+單主控闆 | |
DS-B20-0404VD-12D | 增強型一體機：3槽位機箱+4路VGA輸入+4路DVI輸入+12路DVI輸出+單電源+單主控闆 | |
DS-B20-0404VD-16D | 增強型一體機：3槽位機箱+4路VGA輸入+4路DVI輸入+16路DVI輸出+單電源+單主控闆 | |
DS-B20-12D | 增強型一體機：3槽位機箱+12路DVI輸出+單電源+單主控闆 | |
DS-B20-12H | 增強型一體機：3槽位機箱+12路HDMI輸出+單電源+單主控闆 | |
DS-B20-12V | 增強型一體機：3槽位機箱+12路VGA輸出+單電源+單主控闆 | |
DS-B20-16D | 增強型一體機：3槽位機箱+16路DVI輸出+單電源+單主控闆 | |
DS-B20-16H | 增強型一體機：3槽位機箱+16路HDMI輸出+單電源+單主控闆 | |
DS-B20-16V | 增強型一體機：3槽位機箱+16路VGA輸出+單電源+單主控闆 | |
| DS-B20-04V-08HU | 增強型一體機：3槽位機箱+4路VGA輸入+8路HDMI輸出+單電源+單主控闆 | |
DS-B20-04V-16HU | 增強型一體機：3槽位機箱+4路VGA輸入+16路HDMI輸出+單電源+單主控闆 | |
DS-B20-08V-08HU | 增強型一體機：3槽位機箱+8路VGA輸入+8路HDMI輸出+單電源+單主控闆 | |
DS-B20-08V-16HU | 增強型一體機：3槽位機箱+8路VGA輸入+16路HDMI輸出+單電源+單主控闆 | |
DS-B20-04D-08HU | 增強型一體機：3槽位機箱+4路DVI輸入+8路HDMI輸出+單電源+單主控闆 | |
DS-B20-04D-16HU | 增強型一體機：3槽位機箱+4路DVI輸入+16路HDMI輸出+單電源+單主控闆 | |
DS-B20-08D-08HU | 增強型一體機：3槽位機箱+8路DVI輸入+8路HDMI輸出+單電源+單主控闆 | |
DS-B20-08D-16HU | 增強型一體機：3槽位機箱+8路DVI輸入+16路HDMI輸出+單電源+單主控闆 | |
DS-B20-04D-16D | 增強型一體機：3槽位機箱+4路DVI輸入+16路DVI輸出+單電源+單主控闆 | |
DS-B20-0404VD-16HU | 增強型一體機：3槽位機箱+4路VGA輸入+4路DVI輸入+16路HDMI輸出+單電源+單主控闆 | |
DS-B20-16HU | 增強型一體機：3槽位機箱+16路HDMI輸出+單電源+單主控闆 |
功能特性
硬件結構
l 7U機箱。
l 标準機架式設計，運營級ATCA機箱系統。
l 插拔式模块化設計，可根據需求灵活選擇機型。
l 業務模块支持热插拔、智能風扇自動調温，确保系統穩定可靠。
l 双高速無阻塞背闆設計，滿足大容量視頻數據高速交換的需求。
矩阵切換控制
l 支持网絡、數字視頻信号的接入和切換輸出。
l 支持原始視頻數據無壓縮直接交換輸出。
l 支持网絡的和模拟的矩阵接入互聯，通过网絡或者通訊串口来實現相互之間的通訊和控制
解碼拼控
l 支持DVI/HDMI/VGA接口輸出。
l 支持16个屏及以下任意拼接。
l 支持1/4/6/8/9/16画面分割顯示。
l 支持視頻縮放功能。
l 支持輪巡、回放上牆。
l 支持開窗漫游，最多可以開255个窗口，單屏最大支持16个漫游窗口。
l 型号带U的設備支持H.265解碼。
l 型号带HK的設備支持hik.264解碼
l 型号带UHK的設備支持H.265和hik.264解碼
l 支持多電視牆，最大支持16个電視牆
l 最大支持128个預設场景，用户可以自定義每个场景電視牆布局
录像與存儲
l 支持接入CVR、NVR方式存儲。
l 遠程維護等管理功能。
网絡功能
l 內置千兆交換機，具備6个千兆光口和6个千兆電口，用于网絡視頻的實时預覽、解碼上牆及网絡集中存儲等,支持以太网自适應和光電自适應。
l 支持TCP/IP協議簇，支持TCP、UDP、RTP、SADP等協議。
l 支持遠程獲取和配置參數，支持遠程導出和導入參數。
l 支持遠程獲取系統運行狀态、系統日志。
l 支持遠程重啟、恢复默認設置、恢复出廠、升級等日常維護。
設備外觀

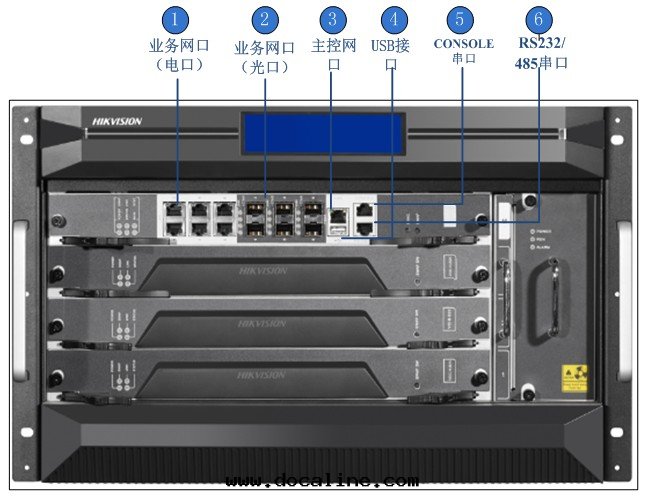

增強型一體機7U主機系統視图：
典型應用
