DS-B20 視頻綜合平台
産品簡介
視頻綜合平台B20系列是參考ATCA(Advanced Telecommunications Computing Architecture 高級電信計算架構)标準設計，支持模拟及數字視頻的矩阵切換、視音頻編解碼、集中存儲管理、网絡實时預覽等功能，是一款集图像處理、网絡功能、日志管理、設備維護于一體的電信級綜合處理平台。使用綜合平台不僅可以使整个監控系統更加簡洁，也讓安裝調試，維護變得容易，並且具有良好的兼容性以及擴展性，可廣泛應用于各種視頻監控系統項目。
订貨型号
機箱系統（标配） | ||
名稱 | 型号 | 说明 |
主機箱系統 | DS-B20-S14-A | 包括18U機箱、2个電源适配器、1块主控闆 |
主機箱系統 | DS-B20-S14-DA | 包括18U機箱、2个電源适配器、2块主控闆 |
主機箱系統 | DS-B20-S10-A | 包括14U機箱、2个電源适配器、1块主控闆 |
主機箱系統 | DS-B20-S10-DA | 包括14U機箱、2个電源适配器、2块主控闆 |
主機箱系統 | DS-B20-S07-A | 包括11U機箱、2个電源适配器、1块主控闆 |
主機箱系統 | DS-B20-S05-A | 包括8U機箱、2个電源适配器、1块主控闆 |
主機箱系統 | DS-B20-S03-A | 包括7U機箱、2个電源适配器、1块主控闆 |
視音頻編碼子系統（選配） | ||
名稱 | 型号 | 说明 |
SDI編碼闆 （HD-SDI） | DS-6416HFH-B20S | 16个SDI輸入接口 16个SDI环通輸出 支持16路RS485雲台控制 |
DS-6416HFH-B20SA | 16个SDI輸入接口 16个BNC音頻輸入 支持16路RS485雲台控制 | |
SDI編碼闆 （3G-SDI） | DS-6408HFH-B20ES | 8个SDI輸入接口 8个SDI环通輸出 支持8路RS485雲台控制 |
DS-6408HFH-B20ESA | 8个SDI輸入接口 8个BNC音頻輸入 支持8路RS485雲台控制 | |
光纖編碼闆 | DS-6416HFH-B20RA DS-6416HFH-B20RB DS-6416HFH-B20RM | 16个SFP光傳輸接口； 連接數字攝像機，完成高清編碼； “A”：0-20公里光纖傳輸距離 “B”：0-40公里光纖傳輸距離 “M”：0-10公里光纖傳輸距離 |
VGA編碼闆 | DS-6408HFH-B20V | 8个VGA輸入接口； 接入VGA模拟信号，完成模拟信号數字化和高清編碼壓縮。 8路音頻輸入編碼 |
DS-6404HFH-B20V | 4个VGA輸入接口； 接入VGA模拟信号，完成模拟信号數字化和高清編碼壓縮。 4路音頻輸入編碼 | |
DVI編碼闆 | DS-6408HFH-B20D | 8个DVI輸入接口； 接入DVI數字信号， 完成高清編碼壓縮。 |
DS-6404HFH-B20D | 4个DVI輸入接口； 接入DVI數字信号， 完成高清編碼壓縮。 | |
HDMI編碼闆 | DS-6408HFH-B20H | 8个HDMI輸入接口； 接入HDMI數字信号，完成高清編碼壓縮。 |
BNC編碼闆 | DS-6432HF-B20B | 32个BNC輸入口； 接入BNC模拟信号，完成模拟信号數字化和編碼壓縮。 支持32路RS485雲台控制 |
模拟高清編碼闆 | DS-6432HW-B20B | 32个BNC輸入口； 接入模拟高清信号（WD1），完成模拟信号數字化和編碼壓縮。 支持32路RS485雲台控制。 |
YPbPr編碼闆 | DS-6408HFH-B20Y | 8組YPbPr輸入接口； 接入YPbPr模拟信号，完成模拟信号數字化和編碼壓縮 |
TVI編碼闆 | DS-6416HFH-B20T | 16个TVI輸入口； 接入TVI模拟信号，完成模拟信号數字化和編碼壓縮。 支持16路音頻輸入和16路RS485雲台控制。 |
VD編碼闆 | DS-6408HFH-B20VD | 4个VGA輸入接口；接入VGA模拟信号 4个DVI輸入接口；接入DVI數字信号 完成高清編碼壓縮 |
視音頻解碼子系統（選配） | ||
名稱 | 型号 | 说明 |
HDMI解碼闆 | DS-6532HD-B20H | 8个HDMI視頻輸出接口； 實現視音頻矩阵輸出功能 支持大屏拼接漫游 |
DS-6516HD-B20H | 4个HDMI視頻輸出接口； 實現視音頻矩阵輸出功能 支持大屏拼接漫游 | |
DVI解碼闆 | DS-6532HD-B20D | 8个DVI視頻輸出接口； 實現視音頻矩阵輸出功能 支持大屏拼接漫游 |
DS-6516HD-B20D | 4个DVI視頻輸出接口； 實現視音頻矩阵輸出功能 支持大屏拼接漫游 | |
VGA解碼闆 | DS-6532HD-B20V | 8个VGA視頻輸出口； 實現視音頻矩阵輸出功能 支持大屏拼接漫游 |
DS-6516HD-B20V | 4个VGA視頻輸出口； 實現視音頻矩阵輸出功能 支持大屏拼接漫游 | |
BNC解碼闆 | DS-6532HD-B20B | 32个BNC視頻輸出口； 實現視頻矩阵功能 不支持大屏拼接漫游 |
SDI解碼闆 | DS-6532HD-B20S | 8个SDI視頻輸出接口； 實現視音頻矩阵輸出功能 支持大屏拼接漫游 |
H265解碼闆 | DS-6916UD-B20H | 8个HDMI輸出接口； |
其他業務子系統（選配） | ||
名稱 | 型号 | 说明 |
服務器闆 | DS-iVMSE-B20HW | 增強型刀片式服務器 |
暢顯闆 | DS-6532HD-B20F | 8路1080P視頻信号暢顯 |
多相機拼接闆 | DS-6441VS-B20 | 支持2至4个相機画面拼接 |
万能解碼闆 | DS-6532D-B20 | 支持第三方設備碼流解碼 |
| 超高清接入闆 | DS-6404HFU-B20DD | 4路DVI双鍊路輸入,支持4K信号接入 |
| 光纖級聯闆 | DS-N128T/R-B20FM DS-N128T/R-B20FA | “M”：0-10公里光纖傳輸距離 “A”：0-20公里光纖傳輸距離 單闆支持128路D1（或者24路1080P）單向傳輸 |
| 网絡光纖交換闆 | DS-6E2318-B20 | 支持2个千兆電口，16个千兆光口，光口支持环网 |
| 超高分業務服務闆 | DS-iVMSE-B20UH | 支持2路4K信号輸出 |
| 存儲服務闆 | DS-A820-B20 | 支持2个MINI SAS存儲擴展接口,單闆最大192T |
功能特性
硬件結構
l 18U、14U、11U、8U、7U标準機箱，滿足各種規模的監控需求
l 标準機架式設計，運營級ATCA機箱系統
l 插拔式模块化設計，可根據需求灵活擴展
l 業務模块支持热插拔、双電源冗餘、双主控热備、智能風扇自動調温，确保系統穩定可靠
l 双高速無阻塞背闆設計，滿足大容量視頻數據高速交換的需求
矩阵切換控制
l 支持网絡、數字視頻信号的接入和切換輸出
l 支持原始視頻數據無壓縮直接交換輸出
l 模块化輸入、輸出闆設計，可根據需求組合为各種規格的數字視頻交換矩阵
l 支持光纖級聯和光纖集群
l 支持网絡的和模拟的矩阵接入互聯，通过网絡或者通訊串口来實現相互之間的通訊和控制
l 支持环网,提高系統网絡穩定性
視頻編碼輸入
l 采用H.264視頻壓縮标準
l 支持HD-SDI、3G-SDI、光纖、BNC、VGA、DVI、HDMI、YPbPr、TVI模拟高線的視頻信号接入編碼
l 支持复合流和視頻流編碼，复合流編碼时音頻和視頻同步
l 支持双碼流技術
l 單台B20最大支持224路高清視頻編碼能力或448路标清視頻編碼能力
l 支持定时录像、移動偵測录像
l 超高清輸入闆單口支持4K超高清信号接入，最大支持12*4K超高清信号接入
l 支持NVR等方式進行編碼存儲
視頻解碼輸出
l 支持DVI、HDMI、HD-SDI、3G-SDI、VGA、BNC輸出顯示
l 支持1/4/6/8/9/16画面分割顯示(BNC只支持1/4画面分割)
l 支持小画面自動取子碼流
l 支持自定義輸出口分辨率
l 支持多電視牆切換
l 支持快速场景切換及场景平滑切換
l 支持1200W（15fps）高清視頻解碼
l 896路200W高清視頻解碼能力（滿配）
l 支持4K輸出顯示
l 支持視音頻同步解碼
l 支持H.265、H.264、MPEG4、MPEG2等主流的編碼格式
l 支持PS、TS、ES、RTP、HIK等主流封裝格式
l 支持ONVIF協議接入設備解碼
l 支持将H.264碼流視頻解碼輸出倍幀
l 支持第三方攝像機解碼上牆
l 69系列解碼闆支持解碼H.265編碼格式
l 万能解碼闆支持解碼SVAC編碼格式
大屏拼接
l 單台B20支持112个顯示屏的任意大屏拼接
l 級聯时支持256个顯示屏的任意大屏拼接
l 單屏支持16个窗口
l 支持虛拟LED
l 支持超顯功能
l 支持電子放大
l 支持開窗和漫游功能，最多支持512个窗口
l 支持多電視牆，最大支持16个電視牆
l 窗口支持1/4/6/8/9/16画面分割
l 最大支持128个預設场景，用户可以自定義每个场景電視牆布局
l 支持场景預案
l 最大支持7680*4320分辨率高清底图顯示
運維管理
l 支持双主控热備
l 支持WEB方式訪問和操作
l 支持Android和IOS客户端訪問和操作
l 支持1100K、1600K、1200K鍵盤添加、配置和操作
l 支持GB協議接入平台實現管理和操作。
l 內置千兆交換機，具備6个千兆网口，支持光電自适應，支持鍊路聚合，支持NAT功能
l 支持网絡交換闆，可作为交換機使用
l 支持遠程控制网絡、數字視頻的切換上牆
l 支持遠程獲取和配置參數，支持遠程導出和導入參數
l 支持遠程獲取系統運行狀态、系統日志
l 支持遠程重啟、恢复默認設置、升級等日常維護
物理接口
B20視頻綜合平台前視图：

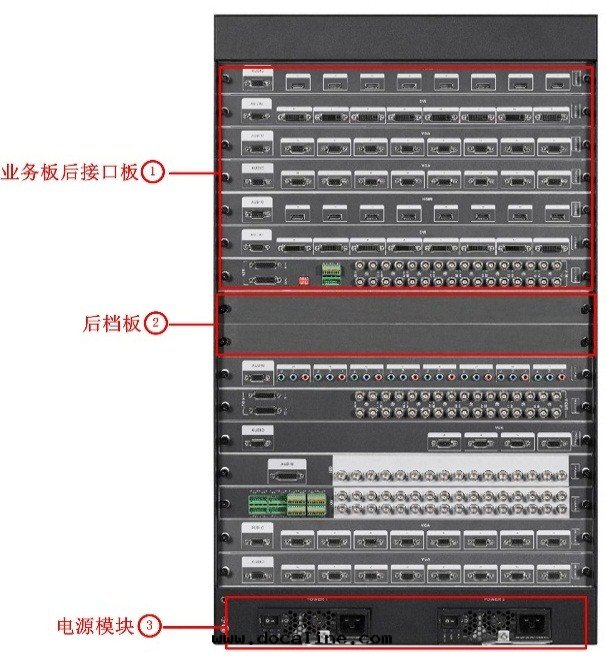

B20視頻綜合平台後視图：
注：14U、11U、8U、7U機箱結構相似，只是主控闆位置和槽位數量不同。不同的主闆搭配方式，物理接口会有相應變化。本图为其中一種搭配方式。
