DS-B21 視頻綜合平台
産品簡介
視頻綜合平台B21系列是參考ATCA(Advanced Telecommunications Computing Architecture 高級電信計算架構)标準設計，支持模拟及數字視頻的矩阵切換、視頻編解碼、集中存儲管理、网絡實时預覽等功能，是一款集图像處理、网絡功能、日志管理、設備維護于一體的電信級綜合處理平台。使用綜合平台不僅可以讓使整个監控系統更加簡洁，也讓安裝調試，維護變得容易，並且具有良好的兼容性以及擴展性，可廣泛應用于各種視頻監控系統項目。
订貨型号
機箱系統（标配） | ||
名稱 | 型号 | 说明 |
主機箱系統 | DS-B21-S10-A | 5U機箱（10个業務槽位）+交換闆+單主控闆+双電源 |
主機箱系統 | DS-B21-S10-S | 5U機箱（10个業務槽位）+交換闆+單主控闆+觸屏面闆+双電源 |
主機箱系統 | DS-B21-S10-D | 5U機箱（10个業務槽位）+交換闆+双主控闆+觸屏面闆+双電源 |
視音頻編碼子系統（選配/标配） | ||
名稱 | 型号 | 说明 |
DVI編碼闆 | DS-6404HFH-B21D | 4个DVI輸入接口，支持DVI-I接口，輸入可以支持DVI-I/DVI-D格式的數字信号接入，完成高清編碼壓縮。 |
BNC 編碼闆 | DS-6408HW-B21B | 8个BNC輸入接口，支持BNC 标清信号、模拟高清信号（WD1）接入，完成模拟信号數字化和編碼壓縮。 |
TVI 編碼闆 | DS-6408HFH-B21T | 8个TVI輸入接口，支持TVI模拟信号接入，完成模拟信号數字化和編碼壓縮。支持TVI反向雲台控制。 |
SDI 編碼闆 | DS-6408HFH-B21S | 8个SDI輸入接口，支持HD-SDI、3G-SDI接入，完成高清編碼壓縮。支持8路485雲台控制。 |
視音頻解碼子系統（選配） | ||
名稱 | 型号 | 说明 |
H264 DVI解碼闆 | DS-6516HD-B21D | 4个DVI視頻輸出接口 |
H265 DVI 解碼闆 | DS-6908UD-B21D | 4个DVI視頻輸出接口 |
H265 HDMI 解碼闆 | DS-6908UD-B21H | 4个HDMI視頻輸出接口 |
H265 VGA 解碼闆 | DS-6908UD-B21V | 4个VGA視頻輸出接口 |
其他業務子系統（選配） | ||
名稱 | 型号 | 说明 |
刀片式服務器闆 | DS-iVMSE-B21HW | 增強型刀片式服務器 (內存8G，主頻3.1GHz，双核四線程) |
万能解碼闆 | DS-6516D-B21 | 支持第三方設備碼流解碼，支持SVAC解碼 |
DP 接入闆 | DS-6402HFU-B21DP | 2个DP輸入接口,支持DP高清數字信号、超高清數字信号接入,不支持編碼。支持两路音頻輸入。 |
功能特性
硬件結構
l》4U标準機箱，滿足中小規模的監控需求
l标準機架式設計，運營級ATCA機箱系統
l -S和-D型号配置10.1英寸電容觸摸屏
l插拔式模块化設計，可根據需求灵活擴展
l業務模块支持热插拔、双電源冗餘、智能風扇自動調温，确保系統穩定可靠
l双高速無阻塞背闆設計，滿足大容量視頻數據高速交換的需求
矩阵切換控制
l 支持网絡、數字視頻信号的接入和切換輸出
l 支持原始視頻數據無壓縮直接交換輸出
l 模块化輸入、輸出闆設計，可根據需求組合为各種規格的數字視頻交換矩阵
視頻編碼輸入
l 采用H.264視頻壓縮标準
l 支持DVI，BNC的視頻信号接入編碼
l 支持双碼流技術
l 最大支持40路高清視頻編碼能力
l 支持定时录像、移動偵測录像
視頻解碼輸出
l 支持DVI、HDMI、VGA輸出顯示
l 支持1/4/6/8/9/16画面分割顯示
l 最高支持1200W高清視頻解碼
l 320路200W高清視頻解碼能力（滿配）
l 支持H.265、H.264、MPEG4、MPEG2等主流的編碼格式
l 支持PS、TS、ES、RTP、HIK等主流封裝格式
l 支持ONVIF協議接入設備解碼，支持第三方主流廠家設備接入
大屏拼接
l 支持40个顯示屏的任意大屏拼接
l單屏支持16个窗口
l 支持開窗和漫游功能，最多支持256个窗口， 單块解碼闆支持16个1080P的開窗
l 窗口支持1/4/6/8/9/16画面分割
l 最大支持64个預設场景，用户可以自定義每个场景電視牆布局
l 支持场景預案
運維管理
l支持WEB方式或客户端方式訪問和操作
l 支持iPad方式訪問和操作
l支持觸控面闆訪問和操作（-S和-D型号配置）
l支持网絡鍵盤添加、配置和操作
l支持GB協議接入平台實現管理和操作。
l內置千兆交換機，具備4个千兆网口，支持鍊路聚合，支持NAT功能
l支持遠程控制网絡、數字視頻的切換上牆
l支持遠程獲取和配置參數，支持遠程導出和導入參數
l支持遠程獲取系統運行狀态、系統日志
l支持遠程重啟、恢复默認設置、升級等日常維護
物理接口

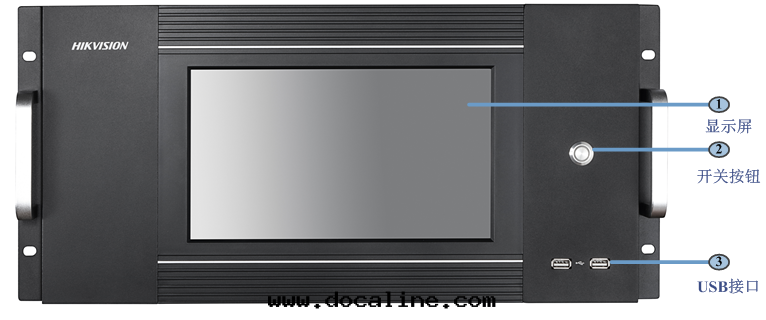

B21視頻綜合平台前視图：

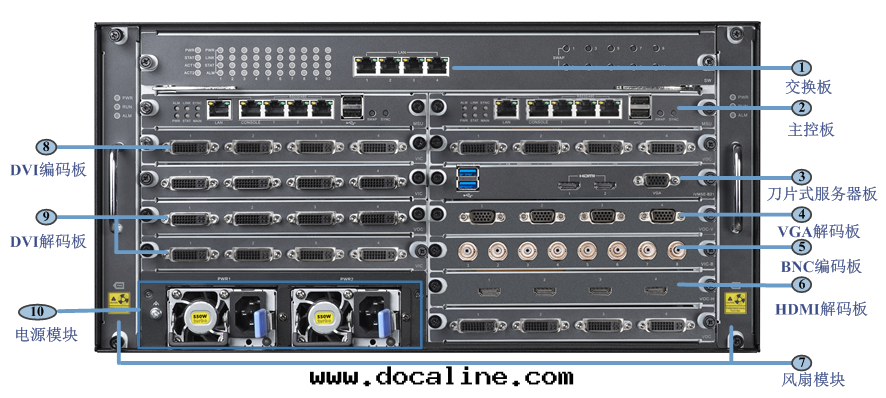

B21頻綜合平台後視图：
注：不同的主闆搭配方式，物理接口会有相應變化。本图为其中一種搭配方式。
