S6300系列數據中心万兆交換機

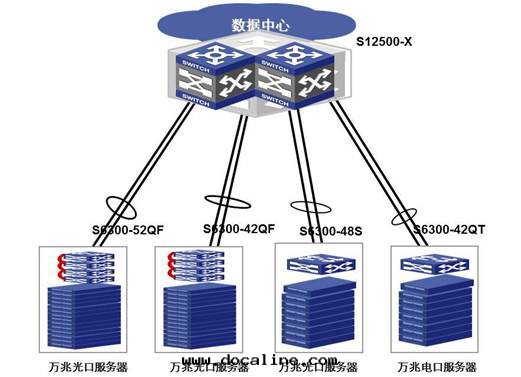

組网應用一：在數據中心的三层組网應用
H3C采用基于100G平台的S12500-X、S10500系列交換機作为數據中心核心，彙聚层可以采用S12500-X或S10500産品，接入层S6300系列可以提供高密度的万兆服務器接入方案。

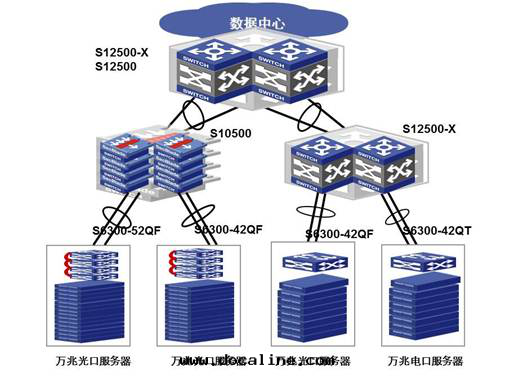

組网應用二：在數據中心的大二层組网應用
H3C采用基于100G平台的S12500-X系列交換機作为數據中心核心，整网采用大二层結構設計，接入层S6300系列可以提供高密度的万兆服務器接入方案。
高密万兆接入
随着用户端带宽不斷提高，交換機需要提供更高的轉發性能和万兆端口擴展能力。S6300-52QF支持48个SFP+万兆/千兆自适應光口及4个QSFP端口； S6300-42QF支持40个SFP+万兆/千兆自适應光口及2个40G QSFP端口；S6300-48S支持48个SFP+万兆/千兆自适應光口； S6300-42QT支持32个10G Base-T端口、8个SFP+万兆/千兆自适應光口及2个40G QSFP端口；每个QSFP端口均可通过轉接線缆轉換为4个線速轉發的SFP+万兆光口。
IRF2（第二代智能彈性架構）
面对數據中心統一交換架構的應用需求，S6300支持IRF2（第二代智能彈性架構）技術，将多台設備虛拟化为一台邏輯設備，在擴展性、可靠性、整體架構和可用性方面具有強大的優勢，主要體現在四个方面：
擴展性：IRF2技術允許交換機利用互聯電缆實現多台設備的擴展；具有即插即用、單一IP管理，同步升級的優點，同时大大降低系統擴展的成本。
可靠性：通过專利的路由热備份技術，在整个IRF組內實現控制平面和數據平面所有信息的冗餘備份和無間斷的三层轉發，极大的增強了IRF組的可靠性和高性能，同时消除了單點故障，避免了業務中斷。
分布性：通过分布式鍊路聚合技術，實現多条上行鍊路的負载分擔和互为備份，從而提高整个网絡架構的冗餘性和鍊路資源的利用率。
可用性：通过标準的万兆以太网接口實現智能彈性架構，可以根據需求分配業務带宽和系統連接带宽，合理分配本地流量與上行流量；不僅可以實現機架內、跨機架，甚至跨區域的遠距離智能彈性架構。
IRF3（纵向虛拟化）
H3C S6300系列交換機産品支持IRF3（Intelligent Resilient Framework 3）纵向虛拟化技術，通过将接入設備作为遠程接口闆加入主設備系統，在纵向維度上将核心层設備和接入层設備虛拟为一台邏輯設備，以达到擴展I/O端口能力和進行集中控制管理的目的。IRF3技術可以簡化管理，大幅度降低网絡管理节點；簡化布線壓縮网絡层級，最終實現數據轉發平面虛拟化。IRF3纵向虛拟化技術可以为用户带来以下好處：
統一管理：IRF3架構形成之後，連接到主設備就可以集中配置和管理架構內的所有成員，而不用物理連接到每台成員設備上單獨配置。
統一安全策略：整网的安全策略只需在主設備上進行配置，避免了对全网設備逐一配置所带来的潛在策略沖突，並大幅降低了安全部署工作量。
簡化网絡层級：支持大規模的遠程接口闆擴展能力，傳統需要三层网絡架構才能實現的組网結構通过IRF3可以簡化为二层組网，网絡的物理和邏輯层次更为簡化，布線更加簡單。
簡化業務：IRF3架構中的各種業務配置基于單一邏輯設備進行配置，这樣可以大幅簡化整网的VLAN、IP、路由、Mpls等規劃注意事項。
方便維護：所有接入設備的配置和软件版本均由主設備自動分配，新增設備的加入或離開时可以實現“热插拔”和零配置，不影响其他設備的正常運行，整网的故障排除也是單點的。
豐富的數據中心特性
S6300系列交換機采用模块化双電源及風扇框設計，模块化配件均支持热插拔；采用模块化软件平台，可根據需求灵活的增加及删減相關的软件功能模块。通过精细的物理結構及软件流程優化，大幅度降低了端到端的包處理时延，万兆、40GE端口的包處理时延达降低到1us量級以下，較業界同檔産品轉發时延降低20%以上。
S6300系列交換機支持邊緣虛拟桥EVB (Edge Virtual Bridging)，通过VEPA (Virtual Ethernet Port Aggregator)模式實現将虛拟機VM(Virtual Machine)産生的數據流量上傳至與服務器相連的物理交換機進行處理。不僅實現了虛拟機之間的流量轉發，同时還解決了虛拟機與网絡之間的連接與管理邊界問题。
FCoE技術實現了在以太网中对FC报文的承载，使得FC SAN网絡和以太网LAN网絡可共享同一网絡基礎設施，很好的解決了不同類型网絡共存所带来的問题。S6300系列交換機支持完整的FCoE及FC協議棧。
TRILL（Transparent Interconnection of Lots of Links，多鍊路透明互聯）技術是一種改變傳統數據中心网絡構建方式的創新技術，它将三层路由的穩定可擴展高性能等優點引入到适應性強、但性能和組网範圍受限的二层交換网絡之中， 建立了一个灵活、易擴展的高性能二层网絡架構。采用支持TRILL技術的S6300系列交換機是構建大型的、高性能易擴展、並支持服務器虛拟機動态遷移的雲數據中心网絡的理想選擇。
软件定義网絡（Software Defined Network，SDN）是一種創新的网絡架構體系。其核心技術Openflow通过将网絡的控制层和數據轉發层進行分離，大幅簡化了网絡的管理及維護難度，更为重要的是實現了网絡流量的灵活控制，为核心网絡及應用的創新提供了良好的网絡平台。
S6300系列交換機支持DCB （Data Center Bridging），並支持ISSU（不中斷業務升級）、OAM（操作、管理和維護）及能效以太网（EEE），充分滿足了數據中心对設備高性能、易管理及綠色节能的需要。
灵活的風道方向選擇
为了更好的配合數據中心的風道設計，H3C S6300系列交換機为用户提供了更灵活的風道方案，在實現前後風道的同时，用户還可以通过選擇不同的風扇框来實現不同的風向（從前往後或者從後往前）。
完善的安全控制策略
H3C S6300系列交換機支持AAA，RADIUS認證，支持用户帳号、IP、MAC、VLAN、端口等用户标识元素的動态或静态綁定；支持配合H3C公司的iMC平台对在線用户進行實时的管理，及时的診斷和瓦解网絡非法行为。
H3C S6300系列交換機提供增強的ACL控制邏輯，支持大容量的入端口和出端口ACL，並且支持基于VLAN的ACL下發，在簡化用户配置过程的同时，避免了ACL資源的浪費。
多重可靠性保護
H3C S6300系列交換機還具備設備級和鍊路級的多重可靠性保護。采用过流保護、过壓保護和过热保護技術。
可插拔電源以及風扇提高設備的硬件可靠性。H3C S6300系列支持模块化双電源和双風扇組件；所有機型的接口闆，電源模块以及風扇模块均可以热插拔而不影响設備的正常運行。此外整機還支持電源和風扇的故障檢測及告警，可以根據温度的變化自動調节風扇的轉速。
出色的管理性
H3C S6300系列交換機支持豐富的管理接口，例如Console、带外网口、USB口，支持SNMPv1/V2/v3，支持iMC智能管理中心。支持CLI命令行，Web网管，TELNET及FTP配置，支持OAM，使設備管理更方便，並且支持SSH2.0、SSL等加密方式，使得管理更加安全。
