S7600系列路由交換機：

    運營商大型IP城域网MTN的彙聚、接入层，中小型城域网MTN核心层

    園區网絡核心和彙聚层

    MPLS VPN解決方案

    灵活QinQ、RRPP應用

    千兆到桌面解決方案

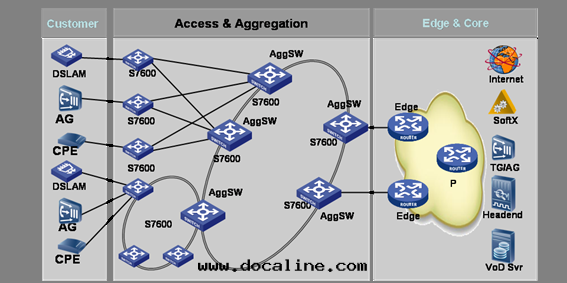

組网方式-----宽带城域网彙聚层中的應用

在宽带城域网組网图中，S7600路由交換機作为彙聚层設備，向上通过10GE端口連接骨干路由器，向下通过GE端口連接DSLAM或小區出口二/三层設備。通常采用环网方案来保證業務的可靠性。

利用S7600強大的MPLS VPN功能，该方案提供了基于VPLS和MPLS L3 VPN的多業務承载，能夠对个人宽带用户、話音業務、IPTV業務、企業專線業務和企業專网業務，以及虛拟運營業務進行區分的服務質量保證。

基于IRF2（第二代智能彈性架構）技術的虛拟化架構

H3C S7600系列交換機支持IRF2（第二代智能彈性架構）技術，在擴展性、可靠性、整體架構和可用性方面具有強大的優勢，主要體現在四个方面：

    擴展性：IRF技術允許交換機利用互聯電缆實現多台設備的擴展；具有即插即用、單一IP管理，同步升級的優點，同时大大降低系統擴展的成本。

    可靠性：通过專利的路由热備份技術，在整个IRF組內實現控制平面和數據平面所有信息的冗餘備份和無間斷的三层轉發，极大的增強了IRF組的可靠性和高性能，同时消除了單點故障，避免了業務中斷。

    分布性：通过分布式鍊路聚合技術，實現多条上行鍊路的負载分擔和互为備份，從而提高整个网絡架構的冗餘性和鍊路資源的利用率。

    可用性：通过标準的万兆以太网接口實現智能彈性架構，可以根據需求分配業務带宽和系統連接带宽，合理分配本地流量與上行流量；不僅可以實現機架內、跨機架，甚至跨區域的遠距離智能彈性架構。

IRF3：（第三代智能彈性架構—纵向虛拟化）

H3C S7600系列産品可以在纵向維度上支持异構虛拟化，将核心和接入設備通过IRF3技術形成一台纵向邏輯虛拟設備，支持AC、AP統一管理、配置，相當于把一台盒式設備作为一块遠程接口闆加入主設備系統，以达到擴展I/O端口能力和進行集中控制管理的目的。IRF3技術可以簡化管理，大幅度降低网絡管理节點；簡化布線，二层變为一层，节省横向連接線缆；最終實現數據轉發平面虛拟化，便與簡化業務部署和自動編排。

完備的二层特性

大容量MAC表項；4K VLAN支持，灵活的QinQ能力；完全的生成樹特性支持；端口聚合/端口鏡像/廣播風暴抑制。完善的二层特性保證設備在彙聚层滿足用户的功能需求。

強大的三层功能

大容量三层表項；完備的路由協議支持；大容量組播支持。通过超大容量轉發表項的提供, S7600可以支持大規模城域网的核心、彙聚层應用，並能对二层、三层以及MPLS應用提供充足的表項支持。

豐富的QoS、ACL特性

S7600提供VLAN ACL、Egress ACL等增強的ACL功能，为复雜的安全訪問管理和控制提供了豐富的資源

在QoS方面，S7600提供完善的Diff-Serv/QoS支持。支持基于报文流分類結果進行優先級重标记或速率限制，支持双向的双速三色和單速双色带宽監管功能、支持WRED和尾丢弃的擁塞控制方法、支持SP、WRR、WFQ隊列調度算法、支持802.1P、DSCP、EXP的優先級映射和重标记，支持基于端口/端口隊列輸出流整形等功能，並提供了基于用户、業務和端口三个层次的優先級隊列調度能力，为城域网話音、數據、視頻以及企業專网等多種業務綜合承载的服務質量保證提供了有效的保證

通过強大的QoS能力，S7600在運營商城域网中对不同業務類型提供區分的服務質量保證，並为數目繁多的个人和企業用户提供更精细的基于業務的带宽控制。

雲數據中心化技術

作为企業級网絡核心設備，H3C S7600系列産品可以助力用户從容面对雲數據中心化所需的一系列技術及解決方案：

TRILL：随着服務器和交換機規模的增加，數據中心网絡越来越傾向于扁平化的网絡架構以便于維護管理，这就要求構建一个大型的二层网絡；H3C S7600系列産品支持通过TRILL技術和纵向虛拟化技術来進行數據中心大二层网絡的構建。數據中心大二层技術TRILL（TRansparent Interconnection of Lots of Links，多鍊路透明互聯）協議将三层路由技術IS-IS（Intermediate System-to-Intermediate System，中間系統到中間系統）的設計思路引入二层网絡，並对其進行了必要的改造。從而将二层的簡單、灵活性與三层的穩定、可擴展和高性能有機融合起来。

MDC：H3C S7600産品可以通过MDC技術實現正真的1：N的虛拟化，即把一台交換機虛拟成N台互相獨立的虛拟交換機，不同于傳統的交換機虛拟化技術，MDC虛拟出的每台交換機之間物理隔離、安全隔離，擁有獨立的硬件資源和管理權限，滿足多業務客户共享核心交換機的需求，这樣，一方面可以充分利用核心交換機的能力达到隔離复用的作用，另一方面也降低了用户的投資成本，一舉两得。

EVB：H3C S7600産品支持EVB (Edge Virtual Bridging)，通过VEPA (Virtual Ethernet Port Aggregator)技術将虛拟機産生的网絡流量上傳至與服務器相連的物理交換機進行處理，不僅實現了虛拟機間流量轉發，同时還解決了虛拟機流量監管、訪問控制策略部署等問题。

FCOE： H3C S7600系列産品支持FCOE技術；FCOE技術主要用来解決雲計算數據中心LAN网絡和存儲网絡异構的問题，通过FCoE和CEE技術的部署，可以實現數據中心前端网絡和後端网絡架構的融合，解決數據、計算和存儲三网割裂的技術難题，從而大大降低數據中心的采購和擴容成本；

EVI：H3C S7600系列産品支持EVI（Ethernet Virtual Interconnection，以太网虛拟化互聯）技術，EVI是一種先進的"MAC in IP"技術，EVI解決方案部署非常簡單，基于現有的IP网絡，給分散的物理站點提供灵活的二层互聯功能。

高可靠性

在硬件設計方面，S7600采用無源背闆設計，電源系統采用1+1冗餘備份設計，支持双路電源輸入，支持在線故障檢測、告警指示，所有單闆和風扇框支持热插拔

在二层特性方面，S7600支持STP/RSTP/MSTP協議，VRRP v2/v3協議等，並提供了獨有的RRPP快速环网保護協議，环网收斂时間約为50ms，有效保證了环网應用是的快速故障發現和保護，此外，S7600能支持SmartLink双上行主備鍊路保護機制、跨闆聚合功能、以太网OAM等更簡單、高可靠的故障發現和保護手段。

在三层路由協議层面，S7600支持Graceful Restart for OSPF/BGP/ISIS，並能夠保證在主備倒換时接口闆的不間斷轉發，能夠在网絡故障發生时保證网絡協議狀态和業務承载的正确性。

通过软硬件的高可靠設計，S7600可以为運營商城域网提供各種業務的高可靠承载，确保業務的故障恢复时間滿足50ms的電信級要求。

高安全性

S7600提供包安全过濾/ACL的機制，防止非法侵入和惡意报文攻击。对重要的路由協議（OSPF，IS-IS，RIP-2、BGP等）也提供多種验證方法（明文验證、MD5、HMAC-MD5），並提供防DOS攻击，通过DHCP Relay security和DHCP Snooping security等安全特性進行IP、MAC、Port的綁定能夠有效防止地址假冒，为城域网絡建設提供了完整的安全解決方案。

完善的安全防護機制，可從控制、管理、轉發三平面全面保障网絡的安全。

有源無源一體化

S7600系列OLT設備支持豐富的2/3层協議。支持EPON、百兆、千兆、万兆等各種類型的以太网接口；提供4 PON口、8 PON口、16PON口同时带8GE上行單闆的接口密度；提供多種組合接口闆，全面滿足客户需求。整機最大支持160个 EPON 端口；每条EPON線路可以支持1.25Gbps的对稱带宽，最大分光比1:64。分布式的體系架構和硬件AISC處理保證IPv4/IPv6業務線速轉發，不存在集中式處理的瓶頸，滿足网絡業務不斷發展的需求。
