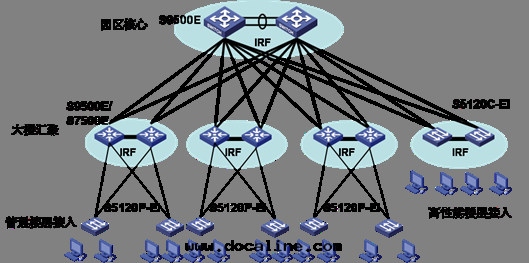

組网應用一：在大型園區网絡典型應用

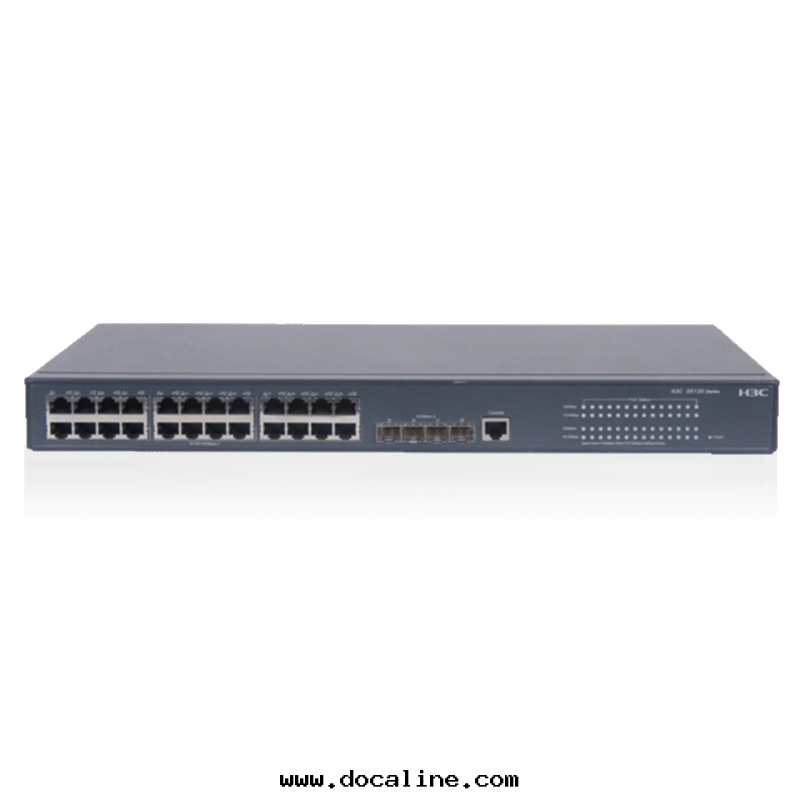

在大中型企業園區网中，S5120S-EI系列以太网交換機可作为接入交換機，提供了高性能、大容量的交換服務，並支持10GE的上行接口，为接入設備提供了更高的带宽。此外整网核心层，彙聚层和高性能接入层均采用H3C創新的IRF（智能彈性架構）技術，在原有网絡拓撲不變的情況下，通过将多台設備虛拟为一台統一的邏輯設備，實現网絡拓撲、業務、管理的簡化，1：N的可靠性成倍提升，网絡運行性能大幅提高等多重優點。

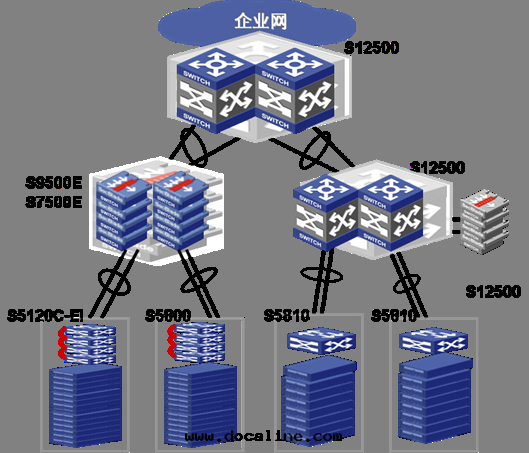

組网應用二：在數據中心的典型應用

H3C采用基于100G平台的S12500系列交換機作为數據中心核心，彙聚层可以采用S12500或S9500E/S7500E産品，通过集成的防火牆、負载均衡等多業務闆卡来實現安全保證和流量均衡。接入层S5120C-EI系列可以提供高密度的千兆服務器接入方案。

S5120S-EI系列支持IPv4和IPv6的三层路由功能，並可以實現基于硬件的IPv4和IPv6的全線速轉發。同时支持IPv6的ACL、QoS、組播和网管，實現IPv4到IPv6的平滑升級。

智能彈性架構

H3C S5120S-EI系列交換機支持IRF2（第二代智能彈性架構）技術，就是把多台物理設備互相連接起来，使其虛拟为一台邏輯設備，也就是说，用户可以将这多台設備看成一台單一設備進行管理和使用。另外H3C S5120S-EI系列交換機支持通过普通業務端口開啟IRF2虛拟化特性，同时该業務端口可以工作在2.5G工作模式，從而提供更高的堆疊带宽，提高設備的轉發性能以及可靠性。IRF2可以为用户带来以下好處：

    簡化管理 IRF架構形成之後，可以連接到任何一台設備的任何一个端口就以登录統一的邏輯設備，通过对單台設備的配置达到管理整个智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每台成員設備上分别对它们進行配置和管理。

    簡化業務 IRF形成的邏輯設備中運行的各種控制協議也是作为單一設備統一運行的，例如路由協議会作为單一設備統一計算，而随着跨設備鍊路聚合技術的應用，可以替代原有的生成樹協議，这樣就可以省去了設備間大量協議报文的交互，簡化了网絡運行，縮短了网絡動荡时的收斂时間。

    彈性擴展 可以按照用户需求實現彈性擴展，保證用户投資。並且新增的設備加入或離開IRF架構时可以實現“热插拔”，不影响其他設備的正常運行。

    高可靠 IRF的高可靠性體現在鍊路，設備和協議三个方面。成員設備之間物理端口支持聚合功能，IRF系統和上、下层設備之間的物理連接也支持聚合功能，这樣通过多鍊路備份提高了鍊路的可靠性；IRF系統由多台成員設備組成，一旦Master設備故障，系統会迅速自動選舉新的Master，以保證通过系統的業務不中斷，從而實現了設備級的1：N備份；IRF系統会有實时的協議热備份功能負責将協議的配置信息備份到其他所有成員設備，從而實現1：N的協議可靠性。

    高性能 对于高端交換機来说，性能和端口密度的提升会受到硬件結構的限制。而IRF系統的性能和端口密度是IRF內部所有設備性能和端口數量的總和。因此，IRF技術能夠轻易的将設備的交換能力、用户端口的密度擴大數倍，從而大幅度提高了設備的性能。

完備的安全控制策略

H3C S5120S-EI系列交換機支持創新的單端口多認證Triple功能，在客户端形式多樣的网絡环境中，不同客户端支持的接入認證方式有所不同，例如，有的客户端只能進行MAC地址認證（比如打印機終端），有的用户主機進行802.1X認證，有的用户主機只希望通过Web訪問進行Portal認證。为了灵活适應这種网絡环境的多認證需求，S5120S-EI系列交換機支持單端口多認證的統一部署方式，使得用户可以選擇任何一種适合的認證機制来進行認證，且只需要通过一種方式的認證即可實現接入。客户端提供Guest Vlan功能，使得为被授權的訪問端只能接入訪問特定的資源，並且会采取相應的策略，例如可以獲得802.1x客户端、升級客户端或者獲得其他的升級程序等等。支持Secure Shell V2（SSH V2）特性可以提供安全的信息保障和強大的認證功能，以保護以太网交換機不受諸如IP地址欺詐、明文密碼截取等等攻击。

ARP攻击和ARP病毒作为局域网安全的第一大威脅，H3C S5120S-EI系列交換機支持豐富的ARP防禦功能，例如ARP Detection，實現用户合法性檢查功能和ARP报文有效性檢查功能，ARP限速，避免大量ARP报文对CPU進行沖击等等。

H3C S5120S-EI系列交換機支持EAD（終端準入控制）功能，配合後台系統可以将終端防病毒、補丁修复等終端安全措施與网絡接入控制、訪問權限控制等网絡安全措施整合为一个聯動的安全體系，通过对网絡接入終端的檢查、隔離、修复、管理和監控，使整个网絡變被動防禦为主動防禦、變單點防禦为全面防禦、變分散管理为集中策略管理，提升了网絡对病毒、蠕蟲等新興安全威脅的整體防禦能力。

豐富的QoS策略

H3C S5120S-EI系列交換機支持支持L2（Layer 2）~L4（Layer 4）包过濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口号、協議類型、VLAN的流分類。提供灵活的对列調度算法，可以同时基于端口和隊列進行設置，支持SP、WRR、SP+WRR三種模式。支持出、入两个方向的端口鏡像，用于对指定端口上的报文進行監控，将端口上的數據包复制到監控端口，以進行网絡檢測和故障排除。

出色的管理性

H3C S5120S-EI系列交換機支持SNMPv1/v2/v3（Simple Network Management Protocol），可支持Open View等通用网管平台以及iMC智能管理中心。支持CLI命令行，Web网管，TELNET，HGMPv2集群管理，使設備管理更方便，並且支持SSH2.0等加密方式，使得管理更加安全。

H3C S5120S-EI系列交換機支持基于MAC地址劃分VLAN，很好的解決了移動辦公的智能灵活管理；結合特有的基于全局和VLAN下發ACL策略，在簡化用户配置的同时，也大幅节約了硬件資源。
