産品介紹：

  VI系列控制器專門为聯网型門禁應用而設計的，该控制器可以通过TCP/IP和RS485通訊協議與主機電腦連接，通过它可以将輸入設備、輸出設備和读卡器連接起来組成一个完整的控制系統。

  VI系列門禁控制器硬件核心采用32位400MHZ高速CPU，配合32MBits RAM，256MBits Flash，嵌入式linux操作系統，利用它強大的以太网功能與主機通訊，而RS485可以作为系統的輔助通訊，双通訊方式的設計保證了系統的可靠運行。而它的輔助RS485通訊接口，可以連接輸入輸出擴展闆子、RS485读卡器等。

  VI系列門禁控制器的電路規劃、元件布置、線路安排都具有其獨特新颖的設計方式，其抗雷击、抗静電、電源短路保護等方面的可靠性是同類産品無法比拟的。

  管理中心系統软件采用B/S架構，网絡上的任意計算機經过授權都可以管理設備，可以與各監測點保持實时連接，对各輸入輸出端口自定義，實时采集各監控點變量數據，實时反饋各點工作狀态。是集門禁管理、防盜报警、考勤管理、巡更巡檢及安保聯動功能于一體的綜合安防管理系統，是中小型企業、辦公室、移動基站、無人值守機房、變電站、银行金庫等重要场所安全防範的最佳選擇。

特殊功能：

·強大的聯動功能，支持硬件觸發及事件觸發。如，門狀态、卡狀态、輸入輸出點和卡号的組合聯動。

·插入式SD卡，双重數據備份，如遇系統故障，可恢复持卡人及事件记录。

·支持多人多組刷卡，如1个經理+3个值班員同时刷卡才允許進入。

·支持首卡常開功能，在設置的时間段內，第一张刷卡後保持門常開。

·支持APB（防尾随）功能，支持双向與跨門點的區域APB。

·支持四門任意組合的互鎖功能，任何时候僅能打開一个門。

·采用真正的以太网技術，具有自有的MAC地址，永不沖突。

·采用B/S架構软件，無需安裝客户端，操作更簡單。

基本功能：

·采用高速32位400MHZ高速CPU，配合32MBits RAM，256MBits Flash。

·嵌入式linux操作系統。

·控制二門的双向進出。

·支持最多30，000个持卡人及100，000条脫機事件记录。

·可灵活設置多个时間組、門狀态、节假日和不同用户的各種開門權限。

·支持多種Weigand卡格式，支持密碼鍵盤，兼容各種卡片。

网絡功能：

·采用真正的以太网加RS485工業總線双通訊技術，保證通訊的可靠性。

报警聯動功能：

·門禁控制器具有多組輔助輸入/輸出接口，輔助輸入接口可以連接报警前端設備，可以聯動設置輔助继電器啟動相關报警設備。

安全功能：

·控制器內置硬件看門狗，杜絕死機。

·控制器電源輸入具有过流、过壓、反壓保護。

·提供給读卡器的電源具有过流保護。

·提供給電鎖的電源具有过流保護。

·所有輸入/輸出端口具有瞬間过壓保護。

·通信端口具有瞬間过壓保護。

輔助功能：

·提供開發包進行二次開發，完美地把我们産品集成到您所需的系統。

·提供软、硬件的OEM/ODM生産或定制合作開發。

産品技術參數：

·工作電源：額定電壓12V(±20%)DC，額定電流≤0.5A。

·工作环境：温度0℃～55℃，湿度10～80%。

·輸出負载參數：工作電壓AC≤30V，額定電流≤8A ；DC≤36V, 額定電流≤5A。

·读卡器接口：提供TTL電平信号，12V DC，500mA读感器電源。

·读卡器連接電缆：6芯屏蔽線，24AWG，最长100米。

·C型電鎖继電器輸出端子，10A接觸電流，12V DC，带有LED狀态指示。

·輔助继電器輸出端子，2A接觸電流，30VDC，带有LED狀态指示。

·采用可拆卸式的接線端子，合金鋼無磁性法蘭材料。

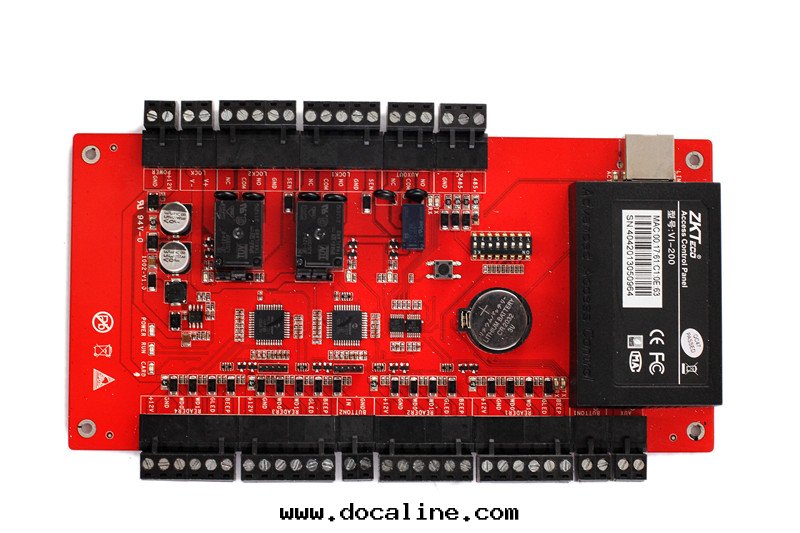

·控制PCB闆外形尺寸：VI-200：160mm（长）*106mm（宽）。

·控制PCB闆安裝孔位尺寸：VI-200：147.32mm（长）*91.44mm（宽）。

·外箱尺寸：345mm x 275mm x 70mm。

端口附表：
