機房配電系統说明：

計算機和网絡主干設備对交流電源的質量要求十分嚴格，对交流電的電壓和頻率，对電源波形的正弦性，对三相電源的对稱性，对供電的連续性、可靠性、穩定性和抗干擾性等各項指标都要求保持在允許偏差範圍內。機房的供配電應滿足《電子計算機场地通用規範》GB／T2778-2000的規定，其供配電系統的電源頻率为50 Hz，電壓为220 V或380 V，需要提供的電源相數为三相五線或三相四線制，單相为單相三線制。供配電系統容量應该按照機房所配備設備情況确定，同时考慮系統擴展、升級的可能，預留備用容量。計算機网絡機房的負荷等級應该設为一級負荷，供配電系統應该按照一類供電方式設計，即为提高機房設備的供配電系統可靠性，在配電設備前端增加交流不間斷電源系統UPS，达到供電可靠不間斷，質量穩定無干擾。 　

機房計算機設備包括計算機主機、服務器、网絡設備、通訊設備等，由于这些設備進行數據的實时處理與實时傳遞，關系重大，所以对電源的質量與可靠性的要求最高，屬于一級負荷。電源進線采用電缆或封閉母線、双路切換櫃、UPS輸入輸出配電櫃並排安裝于機房配電室。所以，在設計選取不間斷供電電源（UPS）时，（1）應使其輸出功率大于用電設備額定功率之和的1.3～1.5倍,額定放電时間應不小于4小时。（2）應滿足抗電壓波動指标，否則應在UPS電源前設置電源穩壓器。（3）用電設備中整流器負荷較大时，在UPS電源前配電回路上設置谐波吸收器来吸收高次谐波，使輸出電壓總波形的失真度不超过5%（單相輸出允許10%），電网質量較差的地區應在UPS電源裝置前設置頻率偏差保護器。（4）根據用電設備对供電可靠性和連续性的要求，選取UPS電源工作方式：單一式、並聯式、冗餘式和並聯冗餘式。其旁路電源應滿足負荷容量和特性要求。

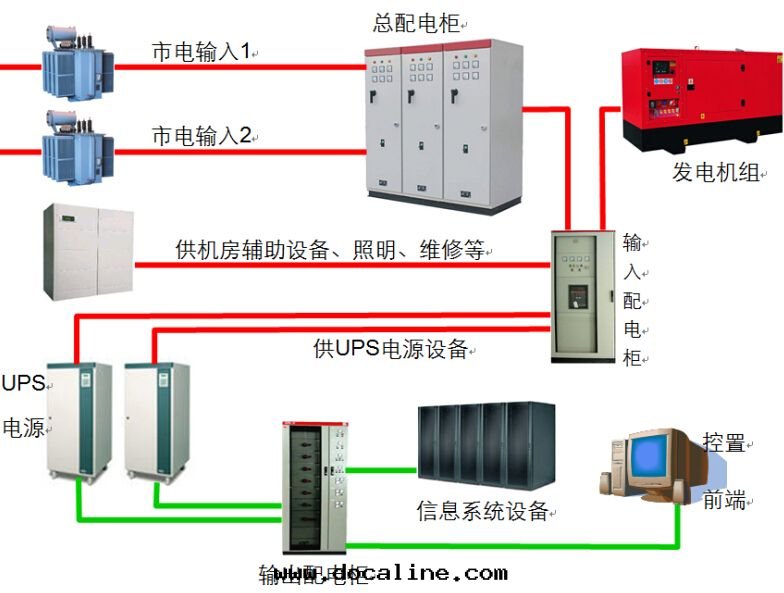

計算機网絡機房供配電系統應该是一个獨立的系統，通常由計算機网絡設備供電、機房輔助設備供電和其他供電三部分組成。計算機网絡設備供電部分負責向网絡主干通信設備、网絡服務器設備、計算機終端設備和計算機外部設備供電；機房輔助設備供電部分負責向機房空調新風系統、機房照明系統和機房維修電源系統(活動地闆下或牆面專用電源插座系統)供電；辦公室屬于其他部分供電。这些部分都統一通过安裝在機房配電間的動力配電櫃進行配電。外部供電電缆先進入機房總配電櫃，然後分送各个部分。  機房動力配電櫃應该選用自動的空气開關，並且與消防系統聯動。當機房出現嚴重事故或者火警时，管理人員能夠立即切斷所有電源。

機房輔助動力設備包括計算機專用精密空調系統、計算機機房照明配電系統、計算機機房新風系統及市電輔助系統（市電插座等）。由于機房輔助動力設備直接關系到計算機設備、网絡設備、通訊設備以及機房其他用電設備和工作人員正常工作和人身安全，所以要求配電系統安全可靠，因此该配電系統按照一級負荷考慮進行設計。

在與公共電网的配接方面，有条件的機構最好采用双路電源供電，即接入計算機网絡機房的總進線有两路，且来自不同的供電單位。两路供電在總配電系統中可以自動進行切換。當一路供電發生故障时，能夠自動轉換到另一路。必要时配置防浪湧抑制器。電网中过高或过頻的高能瞬态浪湧的侵入，轻者会造成計算機設備的誤碼率增大，重者会造成設備損壞。因此，根據情況可以在電源輸入端配置防浪湧抑制器。  機房对電网供電質量要求較高，內容主要包括穩态電壓偏移範圍、穩态頻率偏移範圍、電壓波形畸變率、允許斷電持续时間和三相電壓不平衡度等几个主要因素。

機房供配電設備選型應注意：專用配電箱內保護和控制電器的選型應滿足國家規範要求；專用配電箱應有充足的備用回路，以滿足計算機网絡系統設備的擴容；專用配電箱應该設置電流、電壓表供管理人員監測三相不平衡情況；專用配電箱要設置足夠的中線和接地端子。

在機房供配電系統布線方面，機房電源進線應遵照《建築物防雷設計規範》要求，采取过電壓保護措施。專用配電箱電源應采用電缆進線。在不得不采用架空進線时，在低壓架空電源進線處或專用電力變壓器低壓配電母線處，要安裝低壓避雷器。機房低壓配電線路應采用铜芯屏蔽導線或铜芯屏蔽電缆。機房活動地闆下的電源線應盡可能地遠離网絡信号線，避免並排敷設，並采取相應的屏蔽措施。機房內的電線電缆除了應该具備相應的流量負载承擔能力外，還必須考慮線缆阻燃要求。機房內所有電缆的镀鋅金屬走線槽或镀鋅走線鋼管都應该布設在地闆下面或吊頂內。每路電缆两端都應该進行标记，並且繪制詳细的布線图存檔。
